Schéma électrique vitres

Message par p7wrc »

Bonjour a tous,


Je recherche désespérement un schéma électrique des vitres pour une 1007 TRENDY.
Schéma,emplacement des relais,photos je suis preneur de tous de vos infos.
Merci beaucoup d'avance pour vos réponses.
Bon dimanche a tous

Avatar de l’utilisateur
admin
Administrateur - Webmaster
Messages : 6529
Inscription : lundi 08 mai 2006, 09:01:48
Civilité : Homme
Version : Sporty Pack
Couleur : Orange Salamanque
Motorisation : 1,6e 16v 110ch 2Tronic
Date de fabrication : 25 mai 2005
Kilométrage : 119097
Kit Caméléo installé : Nabucco
Autres kit(s) Caméléo : Pixel
Speed'up
Trimix red
Options : RT3 Couleur 5.5D + Xcarlink USB
Hi-Fi JBL
Toit ouvrant
Alarme et superverrouillage
Pack froid
Barres de toit
Rétroviseur intérieur électrochrome
Localisation : Eure et Loir (28)
Contact :

Re: Schéma électrique vitres

Message par admin »

Bonjour,

Tu as quoi comme soucis avec tes vitres ?

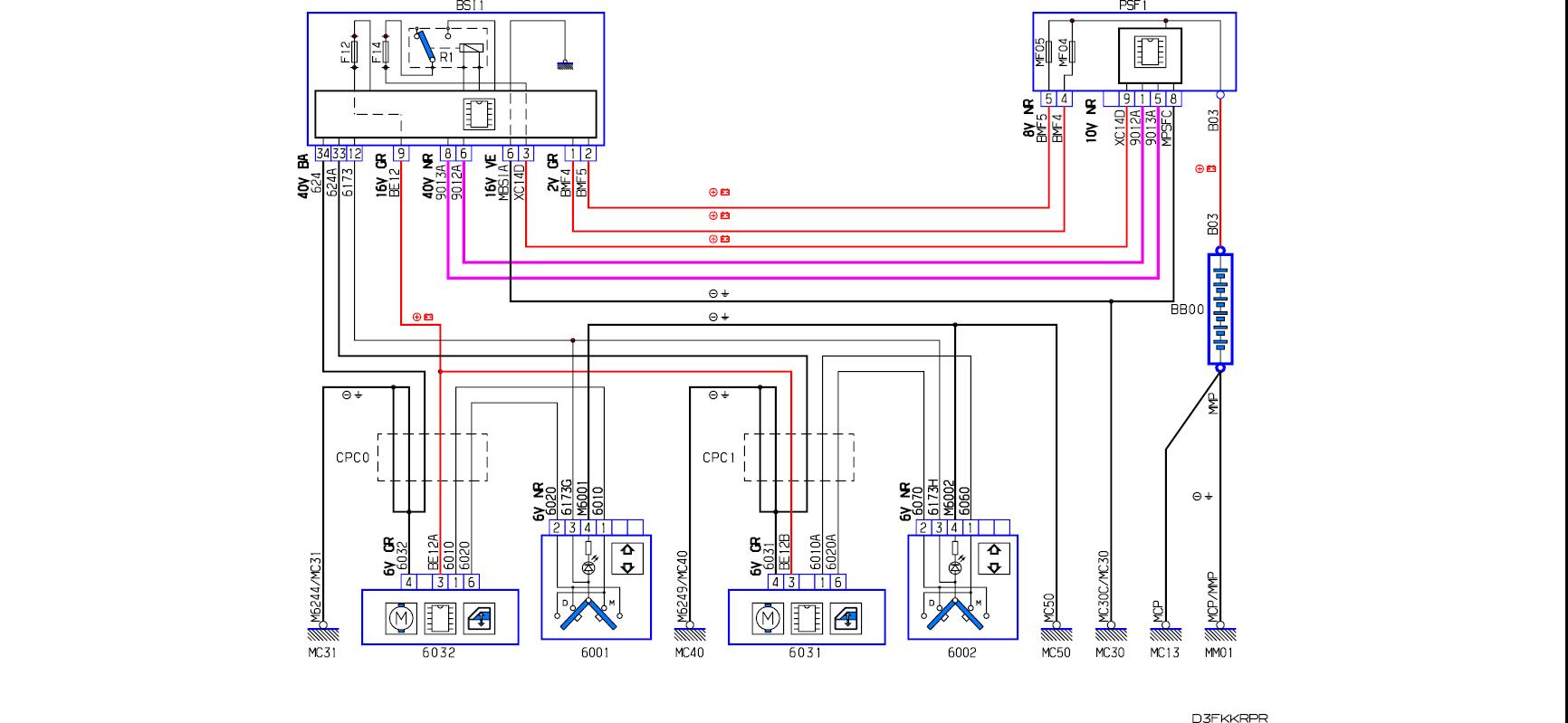

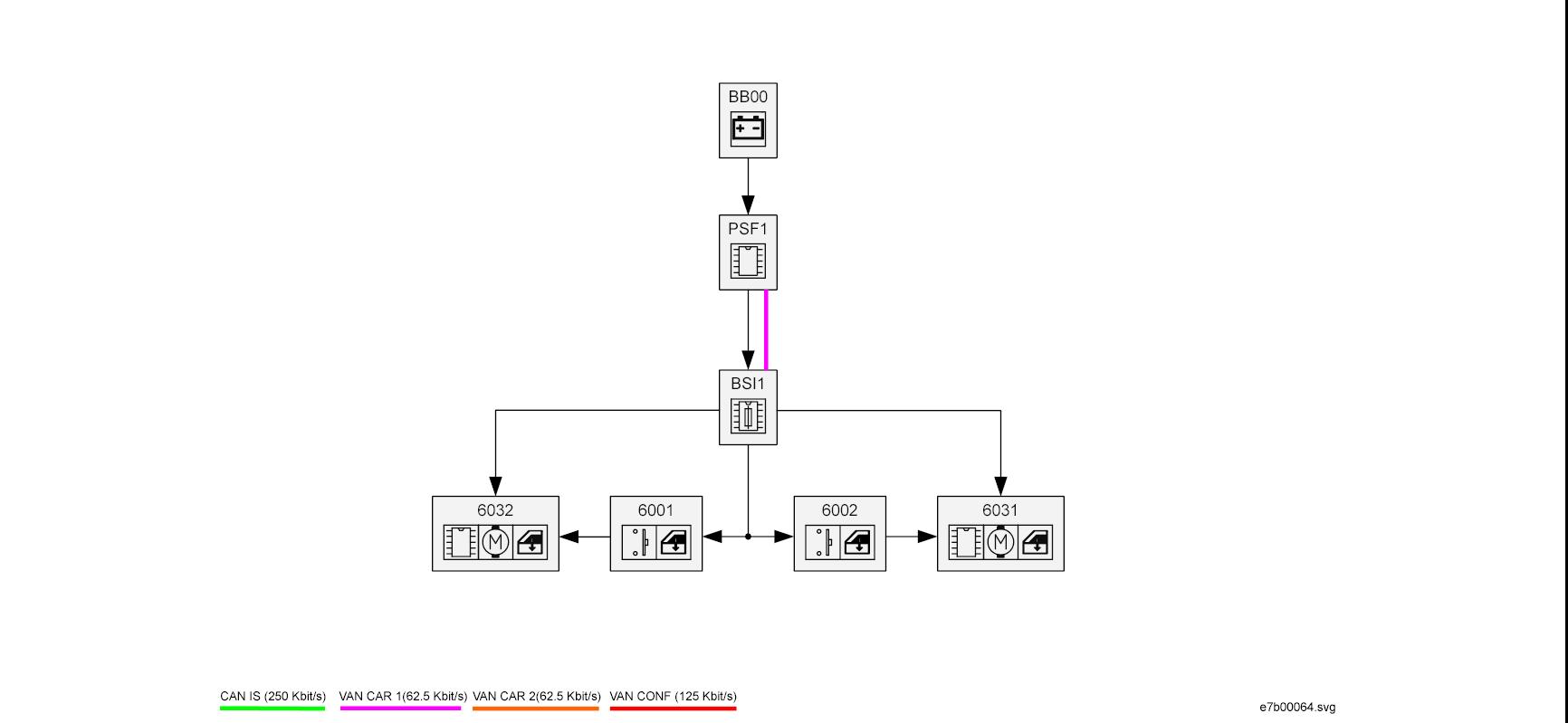

Image Image

BSI1 : Boîtier de servitude intelligent
PSF1 : Platine servitude – boite fusibles (compartiment moteur)
BB00 : Batterie
CPC0 : Ensemble contact porte coulissante (gauche)
CPC1 : Ensemble contact porte coulissante (droite)
6032 : Moteur + boîtier lève-vitre avant séquentiel conducteur
6001 : Contacteur avant de lève-vitre gauche
6031 : Moteur + boîtier lève-vitre avant séquentiel passager
6002 : Contacteur avant de lève-vitre droit
David
Administrateur et Webmaster
Le Club1007 sur Facebook

508 GT Puretech 225 EAT8
Galerie photo

5008 Allure 1,2e Puretech 130ch BVM6 Vendue le 12/01/24 à 76500 km
Galerie photo

207 Féline 1,6 HDi 8v 112ch BVM6 Vendue le 25/06/20 à 110273 km
Galerie photo

1007 Sporty Pack 1,6e 16v 110ch 2Tronic Vendue le 30/03/13 à 119 097 km.
Galerie photo + historique

106 Equinoxe Vendue en 2005

https://www.david-autophiliste.fr
https://www.manon-bibliophile.fr

p7wrc
Membre
Messages : 15
Inscription : jeudi 29 décembre 2011, 22:12:36
Civilité : Homme
Version : Sporty
Couleur : Gris Aluminium
Motorisation : 1,4 HDi 70ch BVM5
Date de fabrication : 10 octobre 2005
Kilométrage : 87500
Localisation : MAUBEUGE
Contact :

Re: Schéma électrique vitres

Message par p7wrc »

En fait j'ai le moteur de léve vitre droit qui est bon(nous l'avons testé)mais impossible de le faire fonctionné a partir de la commande de léve vitre.
De plus au départ celui chauffeur fonctionné mais maintenant plus rien.
Aprés vérification des fusibles,changement de porte(nous avons mis celle de ma SPORTY)nos recherches restent vaines ,de plus une chose me semble bizarre au ct ils n ont pas su accéder a l aide de leur diagnostic moteur aux infos de l'auto.
J'ai un gars qui a posé une valise dessus me dit que cela pourrait étre un faisceau grillé!!!
C'est pour cela que je recherche ce plan,pour que l'on puisse partir de la source sans se trompé de chemin.
En tout cas merci pour le schéma ça va déja beaucoup nous aider.

Avatar de l’utilisateur
admin
Administrateur - Webmaster
Messages : 6529
Inscription : lundi 08 mai 2006, 09:01:48
Civilité : Homme
Version : Sporty Pack
Couleur : Orange Salamanque
Motorisation : 1,6e 16v 110ch 2Tronic
Date de fabrication : 25 mai 2005
Kilométrage : 119097
Kit Caméléo installé : Nabucco
Autres kit(s) Caméléo : Pixel
Speed'up
Trimix red
Options : RT3 Couleur 5.5D + Xcarlink USB
Hi-Fi JBL
Toit ouvrant
Alarme et superverrouillage
Pack froid
Barres de toit
Rétroviseur intérieur électrochrome
Localisation : Eure et Loir (28)
Contact :

Re: Schéma électrique vitres

Message par admin »

Entre une Trendy et une Sporty, le moteur de lève vitre est différent, la Sporty a le mode séquentiel et l'antipincement, c'est normal que ça ne fonctionne pas.
David
Administrateur et Webmaster
Le Club1007 sur Facebook

508 GT Puretech 225 EAT8
Galerie photo

5008 Allure 1,2e Puretech 130ch BVM6 Vendue le 12/01/24 à 76500 km
Galerie photo

207 Féline 1,6 HDi 8v 112ch BVM6 Vendue le 25/06/20 à 110273 km
Galerie photo

1007 Sporty Pack 1,6e 16v 110ch 2Tronic Vendue le 30/03/13 à 119 097 km.
Galerie photo + historique

106 Equinoxe Vendue en 2005

https://www.david-autophiliste.fr
https://www.manon-bibliophile.fr

p7wrc
Membre
Messages : 15
Inscription : jeudi 29 décembre 2011, 22:12:36
Civilité : Homme
Version : Sporty
Couleur : Gris Aluminium
Motorisation : 1,4 HDi 70ch BVM5
Date de fabrication : 10 octobre 2005
Kilométrage : 87500
Localisation : MAUBEUGE
Contact :

Re: Schéma électrique vitres

Message par p7wrc »

admin a écrit :Entre une Trendy et une Sporty, le moteur de lève vitre est différent, la Sporty a le mode séquentiel et l'antipincement, c'est normal que ça ne fonctionne pas.
AH ok ,mais nous avons essayé avec un moteur neuf aussi mais sans résultat non plus,je crois plutot a un soucis de faisceau.
En tout cas ce mystére a deja occupé pas de mon temps et sans résultat.
Mais bon j'y crois.

Avatar de l’utilisateur
FREDP68
Membre actif
Messages : 149
Inscription : samedi 08 septembre 2012, 09:19:05
Civilité : Homme
Version : Urban
Couleur : Gris Cendré
Motorisation : 1,4 HDi 70ch BVM5
Date de fabrication : 29 avril 2005
Kilométrage : 161000
Kit Caméléo installé : TRIMIX SILVER
Options : RADIO CD RD3


ELM 327 USB + OBD FACILE
Localisation : GRASSE
Contact :

Re: Schéma électrique vitres

Message par FREDP68 »

tu as controlé les contacteurs pianos des portes ?

Avatar de l’utilisateur
Steelson
1007iste de diamant
Messages : 8669
Inscription : samedi 10 juin 2006, 15:58:27
Civilité : Homme
Version : Sporty Pack
Couleur : Gris Fer
Motorisation : 1,4 HDi 70ch BVM5
Date de fabrication : 09 septembre 2005
Kilométrage : 164000
Kit Caméléo installé : Natéo
Autres kit(s) Caméléo : Trimix Silver
Options : X Car Link installé +
Interface-diagnostic OBD2 ELM327 +
Speed Visio Nomad Valeo HUD

-VENDUE-
Localisation : 85 Vendée
Contact :

Re: Schéma électrique vitres

Message par Steelson »

C'est ici :


O.o°• ♪♪♫ °º¤ø,¸¸,ø¤º°`°º¤ø,¸ O.o°• ♪♪♫ °º¤ø,¸¸,ø¤º°`°º¤ø,¸
PI = 3.14159 26535 89793 23846 26433 83279 50288 41971 69399 37510 58209 74944 59230 78164 06286 20899 86280

Avatar de l’utilisateur
Vinouchette
Modératrice
Messages : 15269
Inscription : dimanche 27 janvier 2008, 18:07:50
Civilité : Femme
Version : Sporty Pack
Couleur : Gris Aluminium
Motorisation : 1,6 HDi 16v 110ch BVM5
Date de fabrication : 15 septembre 2009
Kilométrage : 117000
Kit Caméléo installé : Pixel personnalisé
Autres kit(s) Caméléo : Natéo
Bornéo
Options : Accoudoir central
GPS
toit ouvrant
Localisation : (06)
Contact :

Re: Schéma électrique vitres

Message par Vinouchette »

Sauf que sur ton piano Steel, les touches noires sont indispensables alors que sur la 1007 elles sont à proscrire !

p7wrc
Membre
Messages : 15
Inscription : jeudi 29 décembre 2011, 22:12:36
Civilité : Homme
Version : Sporty
Couleur : Gris Aluminium
Motorisation : 1,4 HDi 70ch BVM5
Date de fabrication : 10 octobre 2005
Kilométrage : 87500
Localisation : MAUBEUGE
Contact :

Re: Schéma électrique vitres

Message par p7wrc »

FREDP68 a écrit :tu as controlé les contacteurs pianos des portes ?
Non du tout ,une des seules choses que je n'ai pas encore fait.
Mais j'ai un doute car j'ai de l'électricité sur le moteur, mais bon je vais y regardé.
Merci pour vos conseils.
Je vous tiens au courant de l'avancement de l'affaire.

yvesdm3000
1007iste d'argent
Messages : 1598
Inscription : vendredi 06 mai 2011, 07:02:31
Civilité : Homme
Version : Sporty
Couleur : Gris Fer
Motorisation : 1,6 HDi 16v 110ch BVM5
Date de fabrication : 0- 0-2008
Kilométrage : 113000
Kit Caméléo installé : bleu + "Gris Fer" (repeint pixel)
Options : [b]Système Hifi JBL[/b]
Allumage automatique des feux de croisement
Essuie-vitre AV automatique
Retro-viseur pour voir les enfants
Support GPS ADM Nomade
Attelage
Remorque
Localisation : Belgique (00)
Contact :

Re: Schéma électrique vitres

Message par yvesdm3000 »

admin a écrit :Entre une Trendy et une Sporty, le moteur de lève vitre est différent, la Sporty a le mode séquentiel et l'antipincement, c'est normal que ça ne fonctionne pas.
Ah tiens, je n'avais pas encore vu cela, meme le bouton de commande est different entre la sequentielle et la normale !

Tu sais si tu dois activer la fonction dans le BSI ?

-Yves
1007 Sporty Pack HDi 1.6 110ch de Jan. 2008, option JBL, Ajouté RT5 + écran couleur Endomagé le 15/1/2013, Reparé le 20/8/2014
1007 Sporty HDi 1.6 110ch de Fev. 2009 (date usine=Fev 2008), en cours de faire l'upgrade vers Sporty Pack (regulateur, limiteur, option JBL, chauffage automatique, assistance de stationnement etc). Endomagé le 7/11/2018, Reparé le 12/1/2019
1007 Sporty Pack essence 1.6 110ch de 2/6/2006, toit ouvrant, sièges chauffé, BVP Acheté le 26/4/2019
307 break OXYGO HDi 1.6 92ch de Nov. 2006. Ajouté régulateur+limiteur, KML + Ecran type C, HP JBL + 2 tweeter JBL. A faire: caisson JBL + ampli JBL
Le monde du partage devra remplacer le partage du monde

Avatar de l’utilisateur
admin
Administrateur - Webmaster
Messages : 6529
Inscription : lundi 08 mai 2006, 09:01:48
Civilité : Homme
Version : Sporty Pack
Couleur : Orange Salamanque
Motorisation : 1,6e 16v 110ch 2Tronic
Date de fabrication : 25 mai 2005
Kilométrage : 119097
Kit Caméléo installé : Nabucco
Autres kit(s) Caméléo : Pixel
Speed'up
Trimix red
Options : RT3 Couleur 5.5D + Xcarlink USB
Hi-Fi JBL
Toit ouvrant
Alarme et superverrouillage
Pack froid
Barres de toit
Rétroviseur intérieur électrochrome
Localisation : Eure et Loir (28)
Contact :

Re: Schéma électrique vitres

Message par admin »

Je ne crois pas, sur une VAN, le BSI ne gère rien au niveau des lève-vitres à part l'alimentation.
David
Administrateur et Webmaster
Le Club1007 sur Facebook

508 GT Puretech 225 EAT8
Galerie photo

5008 Allure 1,2e Puretech 130ch BVM6 Vendue le 12/01/24 à 76500 km
Galerie photo

207 Féline 1,6 HDi 8v 112ch BVM6 Vendue le 25/06/20 à 110273 km
Galerie photo

1007 Sporty Pack 1,6e 16v 110ch 2Tronic Vendue le 30/03/13 à 119 097 km.
Galerie photo + historique

106 Equinoxe Vendue en 2005

https://www.david-autophiliste.fr
https://www.manon-bibliophile.fr

yvesdm3000
1007iste d'argent
Messages : 1598
Inscription : vendredi 06 mai 2011, 07:02:31
Civilité : Homme
Version : Sporty
Couleur : Gris Fer
Motorisation : 1,6 HDi 16v 110ch BVM5
Date de fabrication : 0- 0-2008
Kilométrage : 113000
Kit Caméléo installé : bleu + "Gris Fer" (repeint pixel)
Options : [b]Système Hifi JBL[/b]
Allumage automatique des feux de croisement
Essuie-vitre AV automatique
Retro-viseur pour voir les enfants
Support GPS ADM Nomade
Attelage
Remorque
Localisation : Belgique (00)
Contact :

Re: Schéma électrique vitres

Message par yvesdm3000 »

Je verrai samedi si je vais faire cet echange, peut-etre que le X-Line a cet option aussi, surtout sachant que le X-Line a l'exterieur d'une Sporty, probablement parce que Peugeot a simplifié la gamme en 2009...

-Yves
1007 Sporty Pack HDi 1.6 110ch de Jan. 2008, option JBL, Ajouté RT5 + écran couleur Endomagé le 15/1/2013, Reparé le 20/8/2014
1007 Sporty HDi 1.6 110ch de Fev. 2009 (date usine=Fev 2008), en cours de faire l'upgrade vers Sporty Pack (regulateur, limiteur, option JBL, chauffage automatique, assistance de stationnement etc). Endomagé le 7/11/2018, Reparé le 12/1/2019
1007 Sporty Pack essence 1.6 110ch de 2/6/2006, toit ouvrant, sièges chauffé, BVP Acheté le 26/4/2019
307 break OXYGO HDi 1.6 92ch de Nov. 2006. Ajouté régulateur+limiteur, KML + Ecran type C, HP JBL + 2 tweeter JBL. A faire: caisson JBL + ampli JBL
Le monde du partage devra remplacer le partage du monde

p7wrc
Membre
Messages : 15
Inscription : jeudi 29 décembre 2011, 22:12:36
Civilité : Homme
Version : Sporty
Couleur : Gris Aluminium
Motorisation : 1,4 HDi 70ch BVM5
Date de fabrication : 10 octobre 2005
Kilométrage : 87500
Localisation : MAUBEUGE
Contact :

Re: Schéma électrique vitres

Message par p7wrc »

FREDP68 a écrit :tu as controlé les contacteurs pianos des portes ?
Bonjour,
Contacteur piano demonte aujourd hui et controle R.A.S
Le probleme persiste mais j ai toujours bon espoir.
Je suis toujours preneur de toutes infos.
Bonne soiree a vous

la rotule 73
1007iste de platine
Messages : 4727
Inscription : samedi 11 juillet 2009, 00:36:28
Kilométrage : 5
Contact :

Re: Schéma électrique vitres

Message par la rotule 73 »

:g03: Une panne rare,peut être un moteur HS,1007duquatre9 a effectué une maintenance sur son lève-vitre ! :37:

Répondre

Qui est en ligne ?

Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 1 invité
